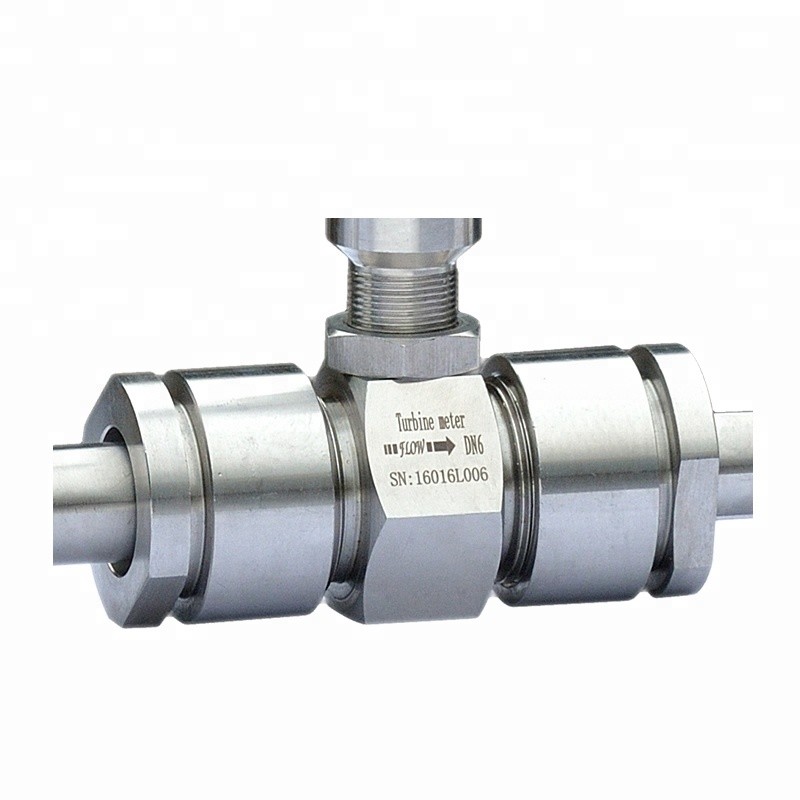

مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg

1 قطعة / قطعة
MOQ
Negotiable
السعر
مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: مقياس تدفق التوربينات
مواد: 304،316 لترًا ، 321
إشارة الخرج: 4-20mA / RS485 / HART
درجة حرارة التشغيل: -20 ~ +120 درجة مئوية
القطر الاسمي: DN6-DN200
صحة: 0.5،1.0،1.5
متوسط: نظف الهواء السائل
الضغط: PN16-PN63
اللزوجة: 5 ~ 400 ميجا باسكال
معيار شفة: GB / T9112 GB / T 75
ميناء: شنغهاي / شنتشن
تسليط الضوء:

التوربينات نوع تدفق متر

,

التوربينات تدفق المياه متر

معلومات اساسية
مكان المنشأ: سيتشوان ، الصين (البر الرئيسي)
اسم العلامة التجارية: VACORDA
إصدار الشهادات: CE/TUV/ISO9001/SGS
رقم الموديل: LWY / LYQ
شروط الدفع والشحن
تفاصيل التغليف: صندوق خشبي
القدرة على العرض: 300 قطعة / قطعة شهريا
منتوج وصف

مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق توربين غاز البترول المسال

مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg 0

مبدأ العمل

مقياس التدفق الدوامي من نوع LUGB هو مقياس تدفق مصمم ومصنع باستخدام نظرية مبدأ كرمان للعلاقة بين توليد الدوامات ومعدل التدفق.يمكن استخدامه لقياس تدفق البخار والغاز والسوائل منخفضة اللزوجة.يتم إدخال جسم توليد عمود مثلثي (دوامة) في السائل ، وتتشكل دوامة كرمان المنتظمة بالتناوب خلف المنشور الثلاثي ، ويتناسب تردد الفصل بين النقاط مع سرعة التدفق (V) للوسيط المقاس.لذلك ، يمكن حساب معدل تدفق السائل المقاس عن طريق الكشف عن عدد الدوامات بواسطة رأس مستشعر مقياس التدفق ، وتحسب دائرة معالجة الإشارة معدل تدفق الحجم للوسط المقاس وفقًا لفتحة المستشعر.

مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg 1مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg 2

ميزة المنتج
1. دقة عالية وتكرار جيد
2- لا يتلامس عنصر الكشف مع السائل ، والأداء مستقر والموثوقية عالية.
3. هيكل بسيط وثابت ، أجزاء متحركة ، عملية موثوقة لفترة طويلة
4.نطاق قياس واسع مع نسبة نطاق 1:10 (خاصة تصل إلى 15)
5 فقدان الضغط صغير ، حوالي 1/4 ~ 1/2 من مقياس تدفق الفتحة



المعايير الفنية

وسط القياس:

سائل ، غاز ، بخار مشبع ، بخار شديد السخونة



معدل التدفق المتوسط: سائل 0.5 ~ 7 م / ث ، غاز 4 ~ 40 م / ث ، بخار 7 ~ 70 م / ث
مستوى الدقة: سائل 1.0 ، غاز 1.5 ، إدراج نوع 2.5
النطاق الممكن للقياس: رقم رينولدز هو 5 * 103~ 7 * 108
نطاق القياس الطبيعي: رقم رينولدز هو 2 * 104~ 7 * 106
القطر الاسمي: DN15 ~ DN300 (نوع خط الأنابيب ، تحامل) ، DN150 ~ DN2000 (نوع الإدخال أو مخصص)
درجة حرارة متوسطة: -40 ~ 80 درجة مئوية ، درجة حرارة متوسطة -40 ~ 250 درجة مئوية ، درجة حرارة عالية -40 ~ 350 درجة مئوية
الضغط الاسمي: 1.0 ~ 6.3 ميجا باسكال (> 6.3 للتخصيص)
طريقة التثبيت: نوع شفة ، نوع إدراج ، نوع المشبك
إشارة الخرج:

نبض الجهد: مستوى منخفض ≤ 1 فولت ، مستوى مرتفع 6 فولت

نظام بسلكين 4-20mA (مع RS485 ، HART)

تردد النبض 0.1 ~ 3000 هرتز

مزود الطاقة:

خرج نبضي بثلاثة أسلاك 12 فولت ، 24 فولت تيار مستمر اختياري

2-سلك امدادات الطاقة 24VDC

نوع العرض المحلي 3.6V بطارية ليثيوم 7.5AH ، عمر> سنتان

مقاومة الحمل: 500Ω (عند تشغيله بواسطة 24VDC)
الواجهة الكهربائية: M20 * 1.5 ، 1/2 "NPT
مادة الجسم: SS304 ، SS316L (أو للتخصيص)
مادة الرأس: هيكل من الألومنيوم المصبوب ، غلاف من الفولاذ المقاوم للصدأ (أو للتخصيص)
الظروف البيئية: درجة الحرارة -20 ~ + 60 ، الرطوبة النسبية 5٪ ~ 90٪
مستوى الحماية: IP65
درجة مقاومة للانفجار: ExdIIBT4Gb ، ExiaIIBT4Ga
مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg 3مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg 4
مقياس تدفق التوربينات السائلة شفة الهواء متصل مقياس تدفق التوربينات Lpg 5

ملف الشركة

4-20ma Output Digital Electromagnetic Flowmeter Transmitter Price With rs485

Sichuan VACORDA Instruments Manufacturing Co. ، Ltd. هي مؤسسة إنتاج وتصنيع مهنية متخصصة في تصميم وإنتاج وتسويق الأدوات والأجهزة.تأسست شركتنا لمدة 23 عامًا منذ عام 1997 لتنمو لتصبح فريقًا من الشخصيات عالية الجودة والموحدة والعمل الجاد والباحث عن الحقيقة.تم إنشاء أساس متين.

4-20ma Output Digital Electromagnetic Flowmeter Transmitter Price With rs485 محول مقياس الجريان المغناطيسي من الشركة المصنعة مع إخراج Modbus "ori-width =" 704 "ori-height =" 712 "/>

في عام 2017 ، انتقلنا إلى مصنعنا الجديد الذي يشغل مساحة حوالي 20000 متر مربع ، ورشة العمل 6900 متر مربع ، قسم البحث والتطوير 1180 متر مربع، مبنى إداري متكامل 1260 متر مربع ، وقد أنشأنا خطوط معايرة التدفق عالية الدقة.
